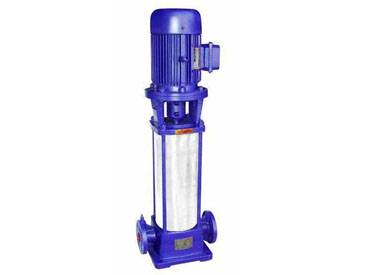

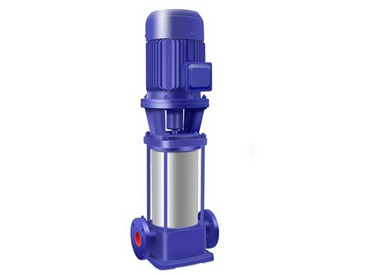

50GDL12-15×5型多级管道泵

        50GDL12-15×5型立式多级管道泵是为管道增压输送，解决管道压力过低而研制的新颖泵，比目前应用卧式离心泵具有很大的越性，由于采用先进机械密封，电机主轴直接安装叶轮，故有效率高、耗电省、结构紧凑、体积小、重量轻、装修方便等特点，并可根据扬程与流量需要并串联使用。

      技术参数：

        流量：12m3/h;

        扬程：75m;

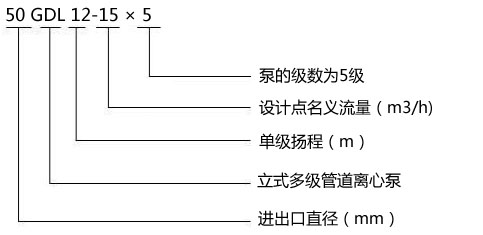

             型号说明：

        例如：50GDL12-15×5

        50-进出口直径（mm）

        GDL- 立式多级管道离心泵

        12-单级扬程（m）

        15-设计点名义流量（m3/h)

        5- 泵的级数为5


      产品特点：

        1、GDL型立式多离心式管道泵为立式结构，具有占地面积小的特点，泵重心重合于泵脚中心，因而运行平稳、振动小、寿命长。

        2、GDL型立式多离心式管道泵口径相同且在同水平中心线上，无需改变管路结构，可直接安装在管道的任何部们，安装为方便。

        3、电机外加防雨罩可直接置于室外使用，而无需建造泵房，大大节约基建投资。

        4、GDL型立式多离心式管道泵扬程可通过改变泵级数(叶轮数量)来满足不同要求，故适用范围广。

        5、轴封采用硬质合金机械密封，密封可靠，无泄漏，机械损失小。

        6、高效节能，外形美观。

        7、注50口径以上内件铸件成形。

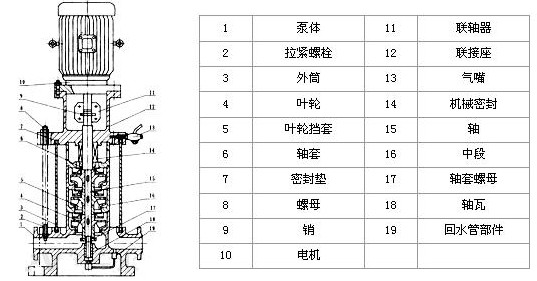

GDL型立式多离心式管道泵产品结构图

      产品用途：

        GDL型立式多离心式管道泵特别适用于锅炉给水，也可广泛应用于压力容器供水、热水循环、高层建筑给水、农田灌溉、消防增压、水力冲洗、食品、酿造、医药、化工、水产养殖、环境保护、化工工艺流程及机床配套等各行业，作为给水排水的动力设备。

GDL型立式多离心式管道泵安装尺寸图

      安装说明：

        1、安装时管路重量不应承受在泵上，否则易损环水泵;

        2、泵和电机是整体结构，出厂时已由厂校正，所以安装时无需调整，因此安装时十分方便;

        3、安装水泵前应仔细检查泵流道内有无影响水泵运行的硬质物，(如石块、铁砂等)以免水泵运行时损还过流部件;

        4、安装水泵必须拧紧地脚螺栓，且每间隔事实上时段应对泵过行检查防止其松动，以免水泵起动时发生剧烈振动而影响的性能;

        5、为了维修方便和使用安全，在泵的进出口管路上安装只调节阀及在泵进出口附近安装只压力表，对于高扬程，为了防止水锤，还应在

出口闸阀前安装只止回阀以应付突然断电等失去动力事故，从而确保水泵在较佳工况下运行，增长水泵的使用时间；

        6、泵用于有吸程场合，应装有底阀，并且进口管路不应有过多弯道，同时不得有漏水、漏气现象，以免影响水泵的吸入性能;

        7、为不使杂质进入泵内而堵塞流道影响性能，应在泵进口前面安装过滤器;

        8、安装管路前转动水泵的转子部件，应无磨擦声或卡死现象，否则应将泵拆开检查原因。

    性能参数范围：
