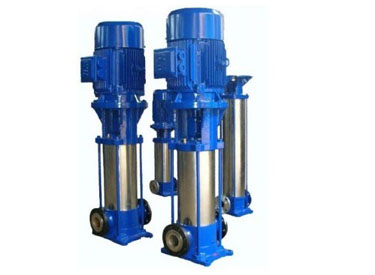

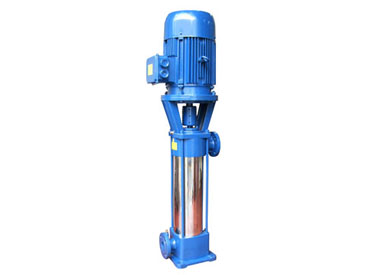

40GDL6-12X6型立式多级管道泵

        40GDL6-12X6型立式多级管道泵是我厂根据ISG型管道离心泵及DL型立式多离心泵的点而设计的结晶，在结构上采用了立式，分段式，泵的吸入与吐出口设计在下方成字型，并采用水力平衡的方法解决，残余轴向力由个球轴承承受，因而运转平衡，噪音低，占地面积小，检修方便，以减少单级泵机组配带功率，简化电控设备。适用于高低层建筑的住宅、医院、旅馆、百货大楼、办公大楼等的消防，生活供水及锅炉机组循环、冷却水循环输送等。

      技术参数：

        流量：6m3/h;

        扬程：72m;

         型号说明：

        例如：40GDL6-12X6

        40-进出口直径（mm）

        GDL- 立式多级管道离心泵

        6-单级扬程（m）

        12-设计点名义流量（m3/h)

        6 - 泵的级数为6


      主要用途：

        1、多管道泵适用于高层建筑增压送水、园林喷灌、冷却塔上水、远距离输水、空调、制冷冲洗、浴室等冷；暖水循环加压。使用温度80℃以下。

        2、多管道泵适用于采暖、锅炉等行业的高温热水增压循环。使用温度150℃以下。

        3、多管道泵适用于输送食品、制药、造酒、化工等行业的工艺流程中腐蚀性介质，使用温度80℃以下。

        4、多管道泵适用于输送无腐蚀性液体，有甲烷或煤矿井下固定设备I类及工厂IIA、II B，温度组别为 T1、T2、T3、T4组存在爆炸性混合

物的其它工业场所。使用温度80℃以下。

        5、多管道泵适用于输送化工、制药、石油、食品、防等工业腐蚀性液体，有甲烷或煤矿井下固定设备I类及工厂IIA、IIB，温度组别为

T1、T2、T3、T4组存在爆炸性混合物的其它工业场所。使用温度150℃以下。

GDL型立式多级管道泵结构图

               性能参数范围：
