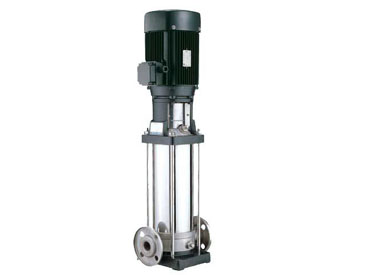

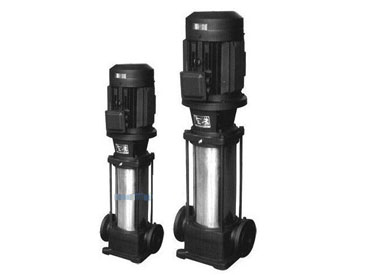

25GDL2-12X3型立式多级管道泵

        管道泵吸入、排出口位于同直线上。转子部件由轴、叶轮、叶轮挡套、轴套等零件组成，进水段、中段、出水段用拉紧螺栓联结。轴封采用机械密封，用平衡室的压力水进行润滑和冷却。是各大行业冷热水或物理化学性质类似于水等液体输送的佳泵型。

        本单位产品全部采用计算机设计和化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。广泛应用于高压运行系统中冷热清水的循环和增压、高层建筑多台泵并联供水、消防、锅炉给水和冷却水系统及各种冲洗液的输送等。

        技术参数：

        流量：2-160m3/h;

        扬程：24-200m;

        功率：1.1-90kw;

        转速：2900r/min;

        口径：φ25-φ150;

        温度范围：-15-+120℃;

        工作压力：≤2.5Mpa。

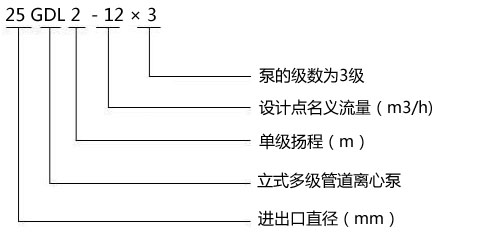

        型号说明：

        例如：25GDL2-12×3

        25-进出口直径（mm）

        GDLF- 轻型立式多级管道离心泵

        2-单级扬程（m）

        12-设计点名义流量（m3/h)

        3 - 泵的级数为3


      产品用途:

        GDLF型立式多管道离心泵应用于压力容器供水、热水循环、高层建筑给水、农田灌溉、消防增压、水力冲洗、食品、酿造、医药、化工、水产养殖、环境保护、化工工艺流程及机床配套等各行业，作为给水排水的动力设备。

      工作条件：

        1、本型泵 可输送清水或物理化学性质类似于清水的液体；

        2、 温度范围：-15℃~+120℃；

        3、工作压力：大压力2.5MPa，即系统压力=入口压力+闭阀工作时压力<2.5MPa；

        4、周围环境的温度应低于40℃，相对湿度不超过95%；

        5、输送含腐蚀性介质及热液体时，请于订货时提出，以便采用特殊材质满足使用要求。

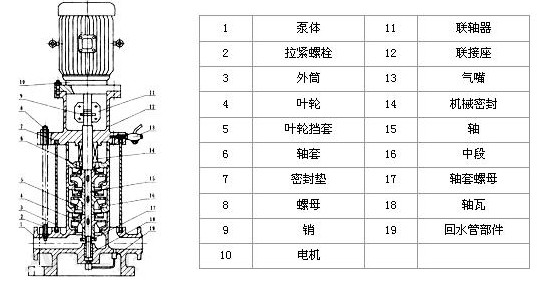

GDL型立式多级管道泵产品结构图

      产品特点：

        1、泵为立式结构，具有占地面积小的特点，泵重心重合于泵脚中心，因而运行平稳、振动小、寿命长。

        2、泵口径相同且在同水平中心线上，无需改变管路结构，可直接安装在管道的任何部位，安装为方便。

        3、电机外加防雨罩可直接置于室外使用，而无需建造泵房，大大节约基建投资。

        4、泵扬程可通过改变泵数（叶轮数量）来满足不同要求，故适用范围广。

        5、轴封采用硬质合金机械密封，密封可靠，无泄漏，机械损失小。

        6、高效节能，外形美观。

        7、注50口径以上内件铸件成形。

GDLF型多立式管道泵外形安装尺寸图

              性能参数范围：
