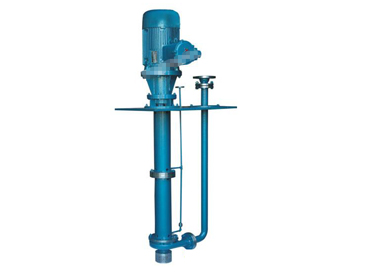

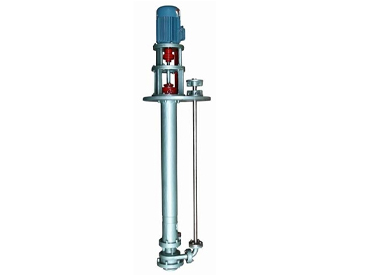

25FY-41型耐腐蚀液下泵是本单位在传统耐腐蚀液下泵基础上,经改进设计而生产的新型泵,取消了其他液下泵普遍采用的机械密封和选用了特结构的叶轮,高效节能、无泄漏、寿命特长,广泛应用于石油、化工、制药、造纸、冶金、污水处理等行业。

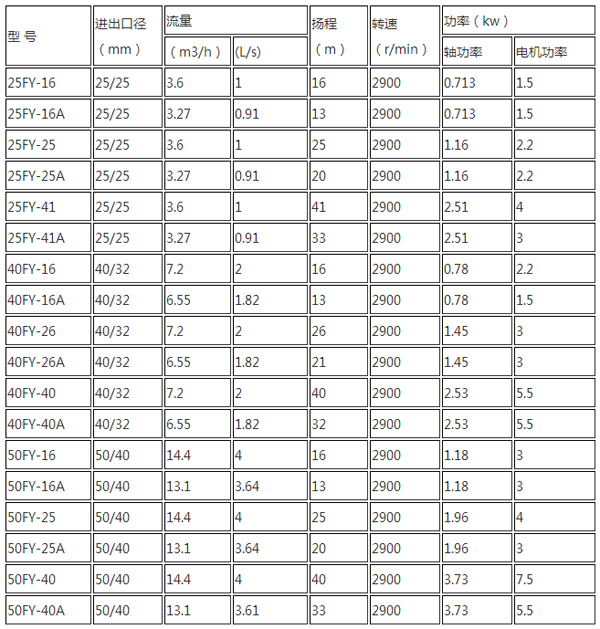

性能参数:
流量:1.5~400m3/h;
扬程:6m~50m;
型号意义:
例如:25FY-41A;
25-吸入口直径(mm);
FY-液下泵;
41-扬程(m);
A-叶轮外径经第一次切割;
适用范围:
广泛应用于石油、化工、制药、造纸、冶金、污水处理等行业。
设计特点:
液下泵根据伸入容器长度的不同(般为1至2.5m)而制成规格,工作部分淹没于液体中,泵运转产生的轴向及径向力分别由滚动轴承及滑动轴承支撑;因此运行宁静无嘈音,轴封无液体飞溅现象。密封填料处有冷却系统,可根据用户使用介质的温度,用冷却水带走热量。
结构特点:
1、泵为立式液下泵,外形美观,直接安装在被输送介质的储存器上,无额外占地面积,从而降低了基建投入。
2、取消了机械密封,解决了其他液下泵因机械密封容易磨损而须经常维修的烦恼,节约了泵的运行成本,提高了工作效率。
3、采用特的离心式双平衡叶轮,供输送不含固体颗粒等清洁的介质,振动噪音特低,效率高;采用开式双平衡叶轮,供输送不清洁带有固体颗粒及短纤维的液体、运行平稳、不堵塞。
FY型液下泵结构图
