25FY-25型耐腐蚀液下泵是在传统耐腐蚀液下泵基础上改进设计而生产的新型泵,FY型不锈钢耐腐蚀液下泵取消了其他液下泵普遍采用的机械密封和选用了特结构的叶轮,使泵高效节能、无泄漏、寿命特长。

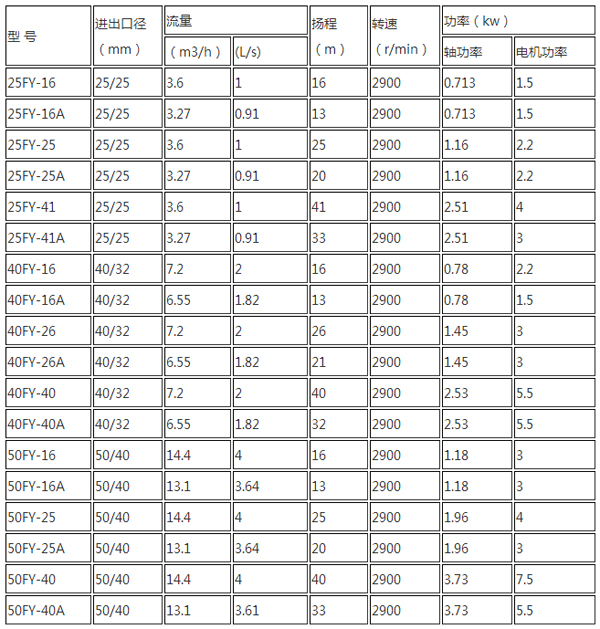

性能参数:
流量Q 3.27-100m3/h;
扬程H 13-40m;

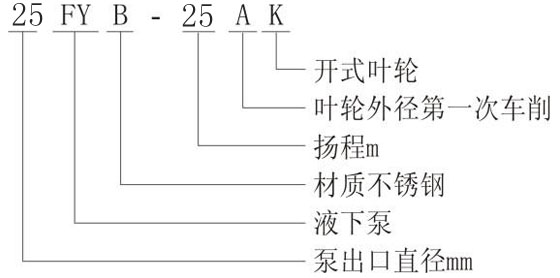

型号意义:
例如:25FY-25A;
25-吸入口直径(mm);
FY-液下泵;
25-扬程(m);
A-叶轮外径经第一次切割;
适用范围:
广泛应用于石油、化工、制药、造纸、冶金、污水处理等行业。
使用条件:
1、被输送介质温度为-20-140℃。
2、铸铁材质的泵,介质PH值在5-9范围内。
3、采用开式叶轮的泵,被输送液体中含有的固体颗粒直径以不超过泵吸人口直径30%为宜。
设计特点:
液下泵根据伸入容器长度的不同(般为1至2.5m)而制成规格,工作部分淹没于液体中,泵运转产生的轴向及径向力分别由滚动轴承及滑动轴承支撑;因此运行宁静无嘈音,轴封无液体飞溅现象。密封填料处有冷却系统,可根据用户使用介质的温度,用冷却水带走热量。
结构特点:
1、泵为立式液下泵,外形美观,直接安装在被输送介质的储存器上,无额外占地面积,从而降低了基建投入。
2、取消了机械密封,解决了其他液下泵因机械密封容易磨损而须经常维修的烦恼,节约了泵的运行成本,提高了工作效率。
3、采用特的离心式双平衡叶轮,供输送不含固体颗粒等清洁的介质,振动噪音特低,效率高;采用开式双平衡叶轮,供输送不清洁带有固体颗粒及短纤维的液体、运行平稳、不堵塞。
FY型蚀液下泵结构图
