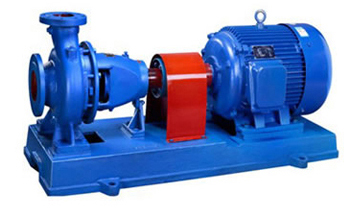

65R-40型热水循环泵系单级单吸和两级单吸悬臂式离心泵,R型热水循环泵适用于冶金、电站,化工等部门,用于输送250℃以下不含固体颗粒的高压热水之用。被输送热水高温度为250℃,泵高进口压力为0.5MPa;当热水温度不高于250℃,泵进口压力不应大于0.3MPa。
参数范围:
流量Q=28.8m³/h;
扬程H=39.5m;
转速 N=2960 r/min;

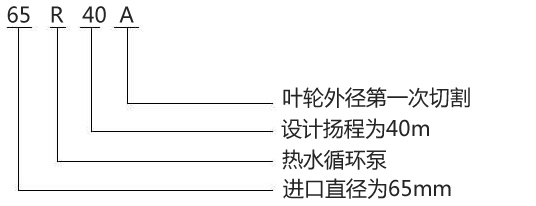

型号说明:
例:65R-40;
65--进口公称直径65毫米;
R --- 热水循环泵;
40---设计点扬程40米;
I 泵经过次改进;
A~叶轮外径经过第一次切割;
B~叶轮外径经过第二次切割;
旋转方向
从电动机端看,泵为逆时针方向旋转。
成套设备
成套供应泵、电机、联轴器、底座,订货时请注明主要零件材质,若对泵、电机有特殊要求,可与本公司协商有关技术要求。
主要材质
根据输送介质的性质、温度和压力,泵的过流部分主要零件,可提供的材质分成三类列于下表,如用户对材质、泵结构和密封等有特殊要求,可与本厂具体协商解决!
主要零部件的材质有:Ⅰ类:QT500-7;Ⅱ类:ZG230-450;Ⅲ类:ZG3Cr13。
材料分类 |
材料 |
抗腐蚀性 | 使用范围 |
I | 高强度球墨铸铁 | 不抗腐蚀性 |
输送介质温度<250° 泵进口压力<30Kgf/cm² |
II | 铸钢 | 不抗腐蚀性 |
输送介质温度<150°---250° 泵进口压力<40Kgf/cm² |
III | 不锈钢 | 抗腐蚀性 |
输送介质温度<150°---250° 泵进口压力<40Kgf/cm² |
R型热水循环泵结构图
性能参数范围:
参数 | 流量 | 扬程 | 转速 | 轴功率 | 配带电动机 | 效率 | 必须汽 | 叶轮名 | 泵口径 | 泵重 | |||
Q | H | n | Pa | 功率 | 型号 | η | 蚀余量 | 义直径 | 进 | 出 | |||
型号 | m3/h | L/s | m | r/min | kw | kw | % | m | mm | mm | mm | kg | |
65R-64 | 28.8 | 8 | 64 | 2980 | 9.3 | 11 | Y160M1-2 | 54 | 4 | 232 | 65 | 50 | 176 |
65R-64A | 26.9 | 7.5 | 55 | 2980 | 7.8 | 11 | Y160M1-2 | 52 | 4 | 227 | 65 | 50 | 176 |
65R-64B | 25.3 | 7 | 48.5 | 2980 | 6.7 | 7.5 | Y132S2-2 | 50 | 4 | 204 | 65 | 50 | 176 |
65R-40 | 28.8 | 8 | 39.5 | 2980 | 5 | 7.5 | Y132S2-2 | 62 | 4 | 182 | 65 | 50 | 165 |
65R-40A | 26.2 | 7.3 | 32 | 2980 | 3.8 | 5.5 | Y132S1-2 | 60 | 4 | 166 | 65 | 50 | 165 |
