水泵电机安装规范及结构形式

时间:2016-07-28 10:54:39 来源:三昌泵业 点击:0

        水泵电机的结构及安装型式代号应符合GB997的规定。代号由“际安装”  (International Mounting)的缩写字母“IM”、代表“卧式安装”的“B、”代表‘立式安装”的“V”和1位或2位阿拉伯数字组成.如IMB35或IMV14等。B或V后面的阿拉伯数字代表不同的结构和安装特点。
        中小型电动机常用安装型式代号有四大类:B3、B35、B5、V1,

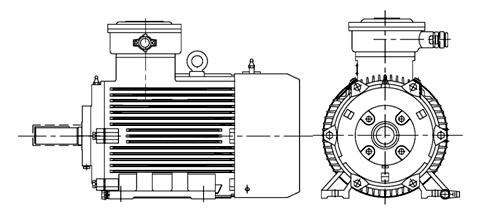

        B3安装方式:电机靠底脚安装,电机有圆柱形轴伸
B3安装方式电机靠底脚安装

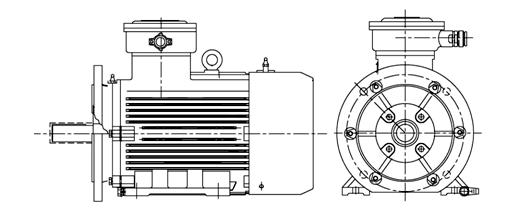

        B35安装方式:电机带底脚,轴伸端带法兰
 B35安装方式电机带底脚

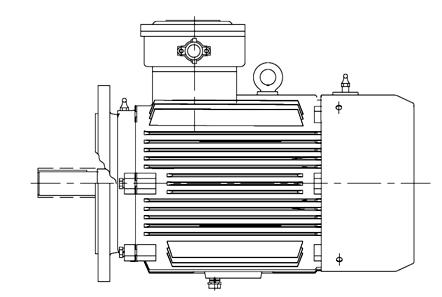

        B5安装方式:电机靠轴伸端法兰安装
B5安装方式电机靠轴伸端法兰安装

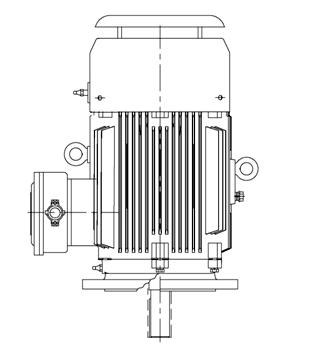

        V1安装方式:电机靠轴伸端法兰安装,轴伸朝下
 V1安装方式:电机靠轴伸端法兰安装轴伸朝下
