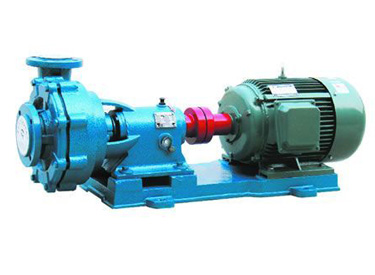

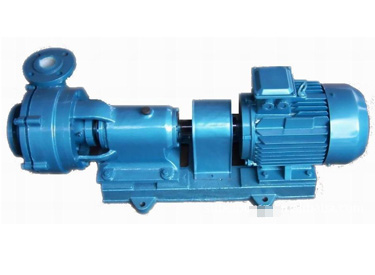

200UHB-ZK-500-12型耐腐耐磨砂浆泵属悬臂式单级单吸离心泵采用钢衬超高分子量聚乙烯制成,该材料是目前新代耐腐耐磨工程塑料;UHB-ZK型耐腐耐磨砂浆泵具有强大的耐腐蚀性和卓的耐磨性能。该泵广泛适用于温度在100度以下,含固量(硬质软质颗粒不限)不超过40%的任意浓度的酸、碱、盐强氧化剂、有机溶剂等介质的输送。
参数范围:
流量Q:5~2600m3/h;
扬程H:20-80m;
型号说明:
例:200UHB-ZK-500-12;
500-泵流量;
12-泵扬程;
200-泵口径;
UHB-材质(超高分子量聚乙烯);
ZK-“Z”杂质砂泵,“K”动力密封。
主要用途:
本产品广泛适用于:酸碱、盐、油类、食品饮料、酒类、有机溶剂等液体,尤其适用于输送含细颗粒状的强腐蚀性液体,使用温度:-20℃~95℃,颗粒直径:≤40目;浓度:≤50%。
设计特点:
UHB-ZK耐腐耐磨砂浆泵系列产品专为输送具有定腐蚀性且含有细颗粒或有结晶的介质而设计,采用钢衬超高分子量聚乙稀模压成型工艺制造,结构设计为悬臂前开式,叶轮为半开式(无前盖板),增强了流道内的通过性,使介质中的颗粒及杂质很快通过泵腔而不会堵塞,轴封为K型氟橡胶密封环外带冷却水套,兼顾了耐腐与耐磨的双重要求,此系列产品在金属冶炼、钛、精细化工、化肥等行业深受用户好评。
UHB耐腐耐磨砂浆泵结构图
耐腐耐磨砂浆泵结构特点:
UHB-砂浆泵是种能适应各种不同的工况条件的泵,如输送酸、碱性清液或料浆;冶炼行业各种腐蚀性矿浆;行业各类稀酸;环保行业各类污水等,该泵既耐腐蚀又耐磨损,使用范围十分广泛,具有如下特点:
1、无噪音
超高分子量聚乙烯冲击能吸收性为塑料中高值,消音性好,从而在输送过程中大限度的减小了液体流动产生的噪音。
2、安全可靠,无毒素分解
该泵所采用超高分子量聚乙烯(UHMW-PE)化学性能其稳定,因此亦适合在食品行业使用。
3、摩擦系数低
该泵的内部的摩擦系数为仅为0.07-0.11,故具有自润滑性。在水润滑条件下,其动摩擦系数比PA66和聚(POM)低半。当以滑动或转动形式工作时,比钢和黄铜加了润滑油后的润滑性还要好。
4、抗粘性好
超高分子量聚乙烯(UHMW-PE)抗粘性好,抗粘附能力与PTFE相当,因此在输送些黏度较高的介质时亦表现突出。
5、应用范围
建筑作业中砌筑或抹灰砂浆输送,港口、码头、水电站等压力注浆作业,基础处理,软基加固注浆,隧道、地铁、矿山施工回填灌浆;锚杆支护。
6、强大的耐磨性
过流部件全部采用钢衬超高分子量聚乙烯(UHMW-PE)制造,超高分子量聚乙烯(UHMW-PE)的耐磨性居塑料之,比尼龙66(PA66)、聚四氟乙烯(PTFE)高4倍,是碳钢、不锈钢耐磨性的7-10倍。
7、强大的耐冲击性:
超高分子量聚乙烯的冲击强度位居通用工程塑料之,是(/丁二烯/)共聚物(ABS)的5倍,且能在零下196℃下保持稳定,这是其它任何塑料所没有的特性。
8、耐腐蚀性
该泵在定温度和浓度范围内能耐各种腐蚀性介质(酸、碱、盐)及有机溶剂,在20℃和90℃的80种有机溶剂中浸渍30d,外表无任何反常现象,其它物理性能也几乎没有变化。
型号性能参数表:
型号 | 流量 | 扬程 | 转速 | 配备电机(kw) |
(m3/h) | (m) | (r/min) | ||
200UHB-ZK-300-25 | 320 | 25 | 1450 | 45 |
200UHB-ZK-350-20 | 350 | 20 | 1450 | 45 |
200UHB-ZK-400-18 | 400 | 18 | 1450 | 45 |
200UHB-ZK-320-32 | 320 | 32 | 1450 | 55 |
200UHB-ZK-350-28 | 350 | 28 | 1450 | 55 |
200UHB-ZK-400-25 | 400 | 25 | 1450 | 75 |
200UHB-ZK-450-20 | 450 | 20 | 1450 | 75 |
200UHB-ZK-250-45 | 250 | 45 | 1450 | 75 |
250UHB-ZK-500-20 | 500 | 20 | 1450 | 75 |
250UHB-ZK-500-26 | 500 | 26 | 1450 | 90 |
250UHB-ZK-500-37 | 500 | 37 | 1450 | 110 |
250UHB-ZK-600-32 | 600 | 32 | 1450 | 110 |
250UHB-ZK-500-45 | 500 | 45 | 1450 | 132 |
300UHB-ZK-700-40 | 700 | 40 | 1450 | 160 |
300UHB-ZK-850-35 | 850 | 35 | 1450 | 160 |
300UHB-ZK-950-30 | 950 | 30 | 1450 | 160 |
300UHB-ZK-1000-28 | 1000 | 28 | 1450 | 160 |
350UHB-ZK-1800-25 | 1800 | 25 | 1450 | 250 |
