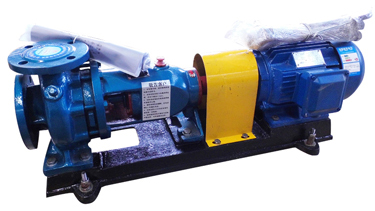

IR65-50-125型单级单吸离心泵
IR65-50-125型单级单吸离心泵
IR65-50-125型单级单吸离心泵
IR65-50-125型单级单吸离心泵
IR65-50-125型单级单吸离心泵
IR65-50-125型单级单吸离心泵

IR65-50-125型单级单吸离心泵

流量Q  5.4~400m3/s
扬程H  4~125m
例:IR65-50J-125A
IR-单级单吸热水泵
65-吸入口直径(mm)
50-吐出口直径(mm)
125-叶轮的名义直径(mm)

联系客服0731-83386200 / 18975130378(微信同号) / QQ:1513589723

产品详情

     IR65-50-125型单级离心泵概述:

       IR65-50-125型单级单吸离心泵适用于工业和城市给排水,亦可用于农业排灌,用于输送清水或物理及化学性质类似于水的其他液体,被输送液体温度不高于80℃,允许进口压力0.6MPa。
IR65-50-125型单级离心泵

      IR65-50-125型单级离心泵参数范围:

        流量Q  5.4~400m3/s;
        扬程H  4~125m;

      IR65-50-125型单级离心泵型号说明:

        IR65-50J-125A;
        IR-单级单吸热水泵;
        65-吸入口直径(mm);
        50-吐出口直径(mm);
        J-J表示降速使用;
        125-叶轮的名义直径(mm);
        A-A、B、C分别表示叶轮外径经第一、二、三次切割。
    IR65-50-125型单级离心泵型号意义

      IR65-50-125型单级离心泵结构型式:

        IR型单级单吸离心泵为卧式安装,水平轴向吸入,向上径向吐出,泵为悬架式结构,检修时不需拆卸进、出口管路,即可退出转子部件进行检修,泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结,泵的轴封采用软填料密封。轴承为单列向心球轴承,采用润滑油润滑。

      IR65-50-125型单级离心泵旋转方向:

       从电机端看,泵为顺时针方向旋转。

      IR65-50-125型单级离心泵主要零件材质:

       过流部件材质般为普通灰铸铁。

      IR65-50-125型单级离心泵成套范围:

       成套供应泵,电动机、公用底座、联轴器等,还提供底阀、止回阀、闸阀。
IR65-50-125型单级离心泵结构图
IR65-50-125型单级离心泵结构图

       IR65-50-125型单级离心泵结构特点:

        1、IR型卧式单级单吸清水离心泵系根据标准ISO2858所规定的性能和尺寸设计的,主要由泵体、泵盖、叶轮、轴、密封环、轴套及悬架轴承等部件组成。
        2、IR型单级离心泵的泵体和泵盖部分,是从叶轮背面处剖分的,即通常所说的后开门结构形式,特点是检修方便,检修时不动泵体,吸入管路,排出管路和电动机,只需拆下加长联轴器的中间联接件,即可退出转子部件,进行检修。
        3、IR型单级离心清水泵泵壳(即泵体和泵盖)抅成泵的工作室、叶轮、轴和滚动轴承等为泵的转子,悬架轴承部件支承着泵的转子部件,滚动轴承承受泵的径向力和轴向力。
        4、为了平衡泵的轴向力,大多数泵的叶轮前、后均设有密封环,并在叶轮后盖板上设有平衡孔,由于有些泵轴向力不大,叶轮背面未设密封环和平衡孔。
        5、IR型单级离心泵的泵轴向密封环是由填料压盖,填料环,和填料等组成,以防止进气或大量漏水,泵的叶轮如有平衡,则装有软填料的空腔与叶轮吸入口相通,若叶轮入口处液体处于真空状态,则很容易沿着轴套表面进气,故在填料腔内装有填料环通过泵盖上的小孔将泵室内压力水引至填科环进行密封,泵的叶轮如没有平衡孔, 由于叶轮背面液体压力大于大气压,因而不存在漏汽问題,故可不装填料环。
        6、为避免泵轴麿损,在轴通过填料腔的部位装有轴套保护,轴套与轴之间装有O形密封圈,以防止沿着配合表面进气或漏水。

       IR65-50-125型单级单吸离心泵型号参数范围:

参数 流量 扬程 转速 轴功率 配带电动机 效率 必须汽 叶轮名 进出 泵重
  Q H n Pa 功率 型号 η 蚀余量 义直径 口径
型号 m3/h L/s m r/min kw kw % m mm mm kg
IR65-50-125 15 4.2 21.8 2980 1.5 3 Y100L-2 58 2 130 65 38.6
25 6.9 20 2 69 2 50
30 8.3 18.5 2.2 68 2.5
IR65-50J-125 7.5 2.1 5.35 1480 0.21 0.55 Y801-4 53 2 130 65 38.6
12.5 3.5 5 0.27 64 2 50
15 4.2 4.7 0.3 68 2.5
IR65-50-125A 22.4 6.2 16 2980 1.5 2.2 Y90L-2 67 2.5 116.5 65 38.6
50
IR65-50J-125A 11.2 3.1 4 1480 0.2 0.55 Y801-4 62 2 116.5 65 38.6
50
