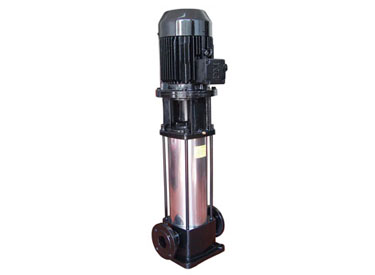

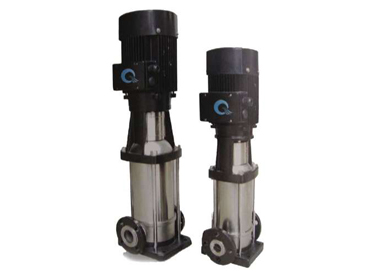

150GDL160-20X9型多级管道泵不同口径，流量不同，同种口径，多扬程增加点，系属新型的立式多级离心泵产品，结合用户的使用要求及消防有关标准，采用立式节段式外加不锈钢壳体结构，使得泵的进出口位于同水平线上且口径相同，能像阀门样安装于管路之中，它同时集中了多级泵之高压，立式泵之占地面积小及管道泵之安装方便的特点，同时由于采用了优秀的水力模型，具有高效节能，运行平稳等特点，且轴封采用耐磨机械密封，无泄漏使用时间长，为了能更好地满足用户的要求，本单位还开发了出水口位于上部的GDLS型，其进出口可以不同的相对位置（0°、90°、180°）安装，使用方便。
技术参数：
流量：20m3/h；
扬程：160m；
型号说明：
例如：150GDL160-20X9；
150-进出口直径（mm）；
GDL- 立式多级管道离心泵；
160-单扬程（m）；
20-设计点名义流量（m3/h)；
9- 泵的级数为9。
应用范围
主要适用于高压运行系统中冷热清水的循环和增压、高层建筑多台泵并联供水、消防、锅炉给水和冷却水系统及各种冲洗液的输送等。
工作条件
1、本型泵可输送清水或物理化学性质类似于清水的液体；
2、液体温度：-15℃~+120℃；
3、工作压力：大工作压力＜2.5Mpa,即系统压力=入口压力+闭阀工作时的压力＜2.5Mpa；
4、周围环境的温度应低于40℃，相对湿度不超过95%；
5、输送含腐蚀性介质及热液体时，请于订货时提出，以便采用特殊材质满足使用要求。
GDL型多级管道泵结构图
产品特点：
1、水力模型先进：效率高，性能范围广。
2、安装维修方便：管道式安装、进出口能象阀门样安装在管道的任何位置及任何方向、安装维修为方便。
3、外形美观：采用质不锈钢外套，外形美观。
4、更少的运行、维修费用：采用质机械密封，耐磨损、无泄漏、使用寿命长，故障率低，具有更少的运行维修费用。
5、特部件、降低噪音：特的水力部件设计，良好的过流性能，大地减少流动噪音。
6、立式结构，占地面积小。
