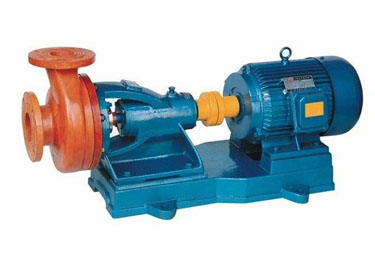

200FSB-32型氟塑料耐腐蚀泵适用于在-85℃-200℃温度条件下长期输送任意浓度的各种酸、氧化剂及多种腐蚀性介质,(禁输快速硬质结晶介质),过流部分全部采用氟塑料合金(聚四氟乙烯和聚全氟乙丙烯等多种氟材料经过合理配方)模压,加工制成,它集多种氟塑料之点,具有特强的耐腐蚀性,并具有较高的机械强度,不老化,无毒素分解等点。

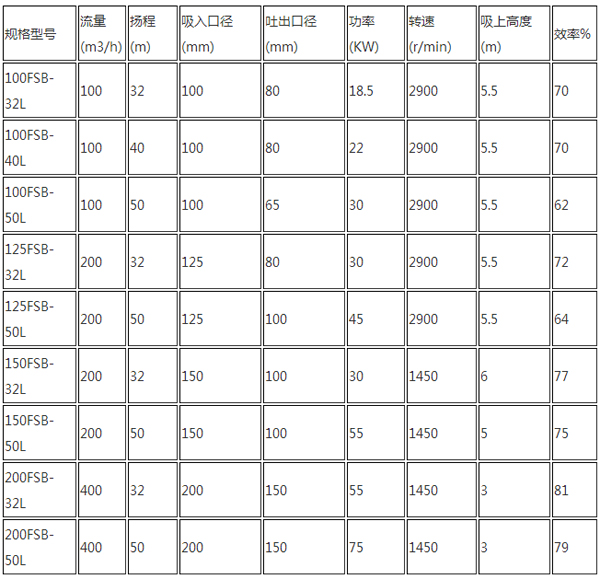

技术参数
流量:3.6~100m3/h;
扬程:15~55m;
转速:2900r/min;
功率:1.5~18.5KW;
进口直径:25~100mm;
适用温度:-20℃~120℃;
型号意义
例如:200FSB-32DL
200-吸入口直径(mm)
FS-与介质接触部件材料为氟塑料
B-单级单吸悬臂式离心泵
32-扬程(m)
D-短支架联接式
L-轴连式(带底板)
设计特点:
FSB和FSB-D氟塑料合金离心泵过流部件全部采用氟塑料合金制造,结构紧凑、操作简单、价格低廉,两种型号的泵壳、叶轮、机封等均可互换使用。

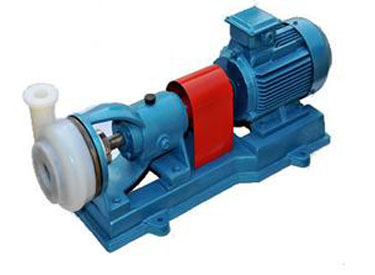

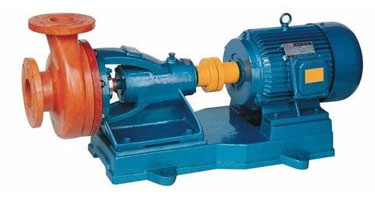

FSB型氟塑料耐腐蚀泵结构特图
机械密封:
FSB和FSB-D氟塑料合金离心泵采用外装式四氟波纹管机械密封,特点是能补偿泵轴的径向跳动,单端面密封外装式、易装卸、工作状态直观、耐腐耐磨密封性能好、拥有多层保护,延长了机封使用寿命;对于输送含杂质颗粒腐蚀性介质时,可配用无冷却水单端面硬对硬(碳化硅对碳化硅)机械密封,强碱与氢氟酸等特殊腐蚀性介质配用无压烧结碳化硅密封;用户选型时需考虑到介质中的固体含量及介质特殊腐蚀性。
安装说明:
1、安装时管路重量不应加在水泵上,应有各自的支承体,以免使变形影响运行性能和寿命。
2、泵与电机是整体结构,安装时无需找正,所以安装时十分方便。
3、安装时必须拧紧地脚螺栓,以免起动时振动对泵性能的影响。
4、安装水泵前应仔细检查泵流道内有无影响水泵运行的硬质物(如石块、铁粒等),以免水泵运行时损坏叶轮和泵体。
5、为了维修方便和使用安全,在泵的进出口管路上各安装只调节阀及在泵出口附近安装只压力表,以保证在额定扬程和流量范围内运行,确保泵正常运行,增长水泵的使用寿命。
6、泵用于吸程场合,应装有底阀,并且进口管路不应有过多弯道,同时不得有漏水,漏气现象。
7、排出管路如逆止阀应装在闸阀的外面。
8、安装后拨动泵轴,叶轮应有摩擦声或卡死现象,否则应将泵拆开检查原因。
9、泵的安装方式分为硬性联接和柔性联接安装。
FSB型氟塑料耐腐蚀泵外形安装尺寸图
