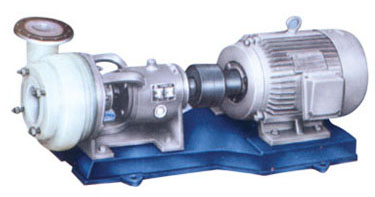

100FSB-25型氟塑料耐腐蚀泵主要分为直联式氟塑料泵和带联轴器连接的氟塑料泵两种类型,直联式氟塑料离心泵主要适应与温度80度以内的介质,FSB型氟塑料合金离心泵采用直联式的氟塑料离心泵体积小重量轻占地面积小而且购买成本相对较低,所以在温度80度以内时建议选用直联式氟塑料合金泵产品,80-100度之间建议选用带联轴器的氟塑料合金泵产品,两种类型的氟塑料合金泵材质上可以分为高分子和F46两种材质,腐蚀性不强可以选用高分子材料。

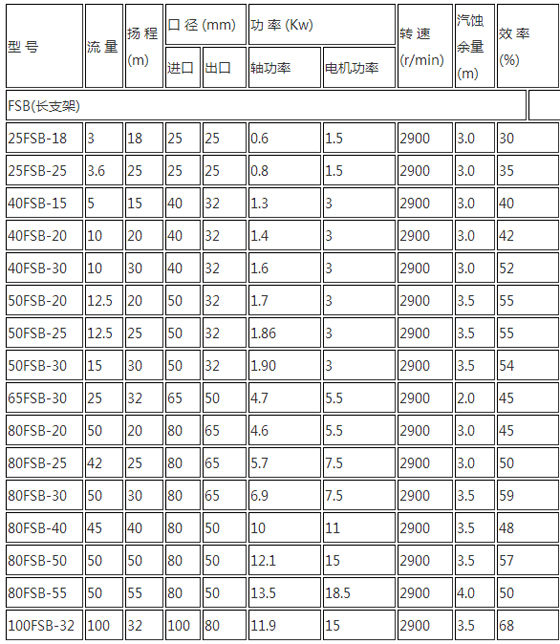

技术参数:
流量:3.6~100m3/h;
扬程:15~55m;
转速:2900r/min;
功率:1.5~18.5KW;
进口直径:25~100mm;
适用温度:-20℃~120℃;

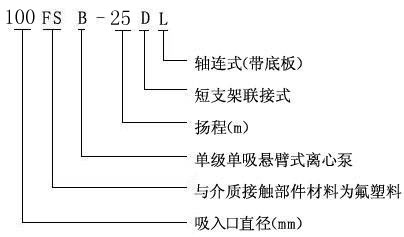

型号意义:
例如:100FSB-25DL;
100-吸入口直径(mm);
FS-与介质接触部件材料为氟塑料;
B-单单吸悬臂式离心泵;
25-扬程(m);
D-短支架联接式;
L-轴连式(带底板)。
设计特点:
FSB和FSB-L型离心泵,过流部件全部采用氟塑料合金制造,结构紧凑,操作简单、价格低廉,两种型号的泵壳、叶轮、机封等均可互换使用。
适用范围 :
1、耐酸型
适用输送各类强酸或酸与溶剂的混合物。
2、耐碱型
适用输送碱性清液或碱性液体与溶剂的混台物。
3、耐杂质型
适用输送介质中含少量固相物料的酸性或碱性液体,如果含固量大时可选用CUHB-ZK系列耐腐蚀料浆泵,或与本厂协商选型。
4、防爆型
适用输送易燃易爆的液体、配用防爆电机,
5、选型工况表
难以选定型号时,请填写好选型工况表,电传或邮寄给本公司,以便协助选型。
主要用途 :
该产品机械强度高, 设计合理,结构紧凑,性能可靠,使用维修方便,流道光滑效率高。适用于化工、石油、制药、农药、染料、油漆、冶炼、造纸、 电镀、 食品、冶金、电镀、食品、酸洗等行业输送液体。
FSB型氟塑料耐腐蚀泵结构图
结构特点:
1、适用于在-85—120°c温度的条件下长期输送任意浓度的任意介质:酸、氧化剂及腐蚀性介质禁输快速硬质结晶体介质,适用于化工、石油、制药、染料、油漆、冶炼、造纸、电镀、食品等行业。
2、具有特强的耐腐蚀性能及较高的机械强度,其耐腐蚀参数超过IH化工泵、F·AFB型耐腐蚀泵、陶瓷泵、搪瓷泵。
3、具有设计合理、结构紧凑、性能可靠、使用维修方便、节约能源等点。
4、过流部分全部采用塑料增强合金模压加工而成,具有较强的耐腐蚀性、机械强度高、不老化、无毒素分解等点。
FSB型氟塑料耐腐蚀泵外形尺寸安装图
