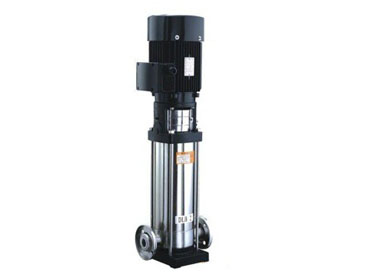

CDLF型不锈钢多级泵其主机部分是采用不锈钢板冲压成型焊接而成,与目前普遍采用的翻砂铸造泵相比,具有体积小、重量轻、效率高、噪音低、振动小、安装简便、外形美观等特点,其轴承及轴封均采用了高耐磨的硬质合金材质,具有寿命长、维修少的特点。
技术参数:
流量:1-85m3/h;
扬程:4-250m;
功率:0.37-45kw;
转速:2900r/min;
口径:25-80mm;
温度范围:-15℃-+120℃。

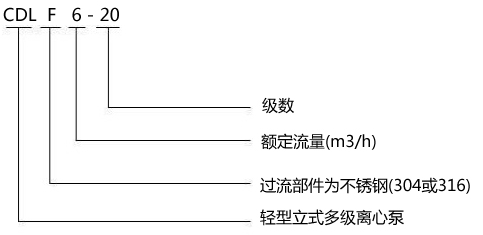

型号意义:
50CDLF16-20;
CDL – 轻型立式多级离心泵;
F – 过流部件为不锈钢304或316;
16 – 泵设计流量(m3/h);
20 – 级数。
适用范围:
供水:水厂过滤与输送,水厂分区送水、主管增压、高层建筑增压。
工业增压 :流程水系统、清晰系统、高压冲洗系统、消防系统。
工业液体输送:冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸和碱。
水处理:超滤系统、反渗漏系统、蒸馏系统、分离器、游泳池。
灌溉:农田灌溉、喷灌、滴灌。

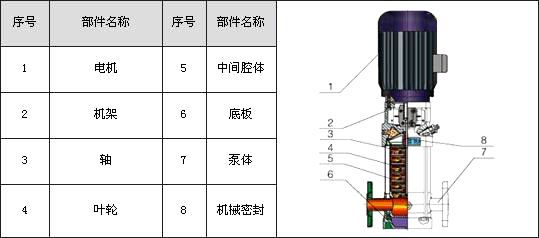

CDLF型不锈钢多级泵结构图

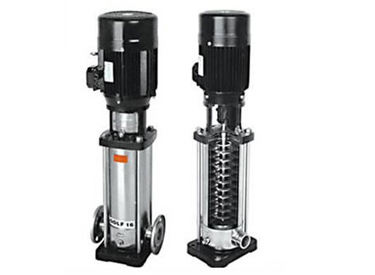

产品特征:
1、采用良好的水力模型和先进的制造工艺,大大提高泵的性能及使用寿命。
2、由于轴封采用材料为硬质合金及氟橡胶的机械密封,可提高泵运行的可靠性及输送介质的温度。
3、泵的过流部分采用不锈钢板冲压焊接而成,使得泵可适用于轻度腐蚀性介质。
4、整体结构紧凑、体积小、重量轻、噪声低、节能效果显著,检修方便。
5、泵的进水口与出水口位于泵座同水平线上,可直接用于管路当中。
6、采用标准电机,用户可方便地根据需要配备电机。
7、可根据用户需要配备智能保护器,对泵干转、缺相、过载等进行有效保护。
输送介质:
1、清洁、 稀薄、不含固体颗粒或纤维的非易燃易爆介质。
2、诸如矿泉水、纯水、软化水、清油和其他轻化工介质。
3、立式多级离心泵主要材料为不锈钢,可应用于抽送轻度腐蚀性介质。
4、CDL普通型适用于液体传输,冷热清洁水,软化水的循环和增压。
5、CDLF不锈钢型也适用于微碱水、脱矿物质水、蒸馏水、游泳池水及其含氯化物液体,但液体允许温度需要降低。

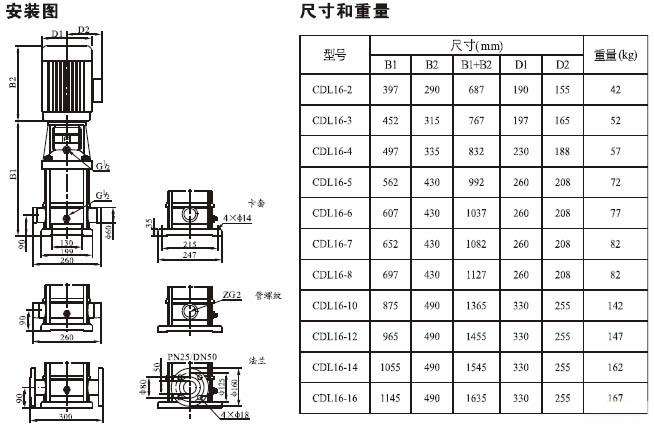

CDLF型不锈钢多级泵外形安装尺寸图
性能参数范围:
型号 | 流量 | 扬程 | 转速 | 功率 | 进出口径 |
m3/h | m | r/min | kw | mm | |
50CDLF16-20 | 16 | 22 | 2900 | 2.2 | 50 |
50CDLF16-30 | 34 | 3 | |||
50CDLF16-40 | 46 | 4 | |||
50CDLF16-50 | 58 | 5.5 | |||
50CDLF16-60 | 70 | 5.5 | |||
50CDLF16-70 | 82 | 7.5 | |||
50CDLF16-80 | 94 | 7.5 | |||
50CDLF16-90 | 106 | 11 | |||
50CDLF16-100 | 118 | 11 | |||
50CDLF16-110 | 130 | 11 | |||
50CDLF16-120 | 142 | 11 | |||
50CDLF16-130 | 154 | 15 | |||
50CDLF16-140 | 166 | 15 |
