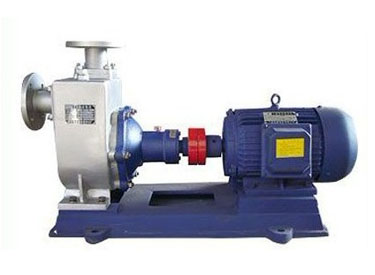

40ZW15-30型自吸无堵塞排污泵根据ZW型自吸排污泵及潜水排污泵的结构及性能研制而成的集自吸及排污于身的新型泵种,既可像一般清水自吸离心泵那样不需安装底阀,不需要灌引水,又可抽吸含有大颗粒固体直径为出口口径的60和纤维长度为叶轮直径1.5倍的污物、沉淀物、废矿杂质、粪便处理及切工程污水物和胶质液体,完全减轻人力的劳动强度,而且安装使用方便,少维修,具有广阔的应用市场和发展前景。
参数范围:
流量:15m3/h;
扬程:30m;
型号意义:
例:40ZW15-30;
40-进口口径(mm);
ZW-自吸式无堵塞排污泵;
15-流量(m3/h);
30-扬程(m);
P-材质不锈钢;
B-防爆电机。
产品用途:
ZW系列无堵塞排污泵适用用于工厂商业严重污染废水的排放、主宅区的污水排污站、城市污水处理厂派水系统、人防系统排水站、自来水厂的给水设备、医院、宾馆的污水排放、市政工程建筑工地、矿山配套附机、农村沼气池、农田灌溉等行业,输送带颗粒的污水,污物,也可用于清水及带弱腐蚀性介质。
产品点:
1、排污能力强:特殊的叶轮防堵设计,确保了泵高效且无堵塞;
2、高效节能:采用优秀水力模型,效率比般自吸泵高3~5%;
3、自吸性能好:自吸高度比一般自吸泵高1米,而且自吸时间更短。
ZW型自吸无堵塞排污泵结构图
结构及工作原理:
ZW系列自吸泵主要由泵体, 叶轮、后盖、机械密封、泵轴、轴承座、进口阀、气液分离管、加水阀门、进、排接管等组成,泵体内设有储液腔,并通过上方的回流孔和下方的循环孔与泵工作腔相通,构成泵的轴向加流外混式系统,泵停止工作后,泵内腔已储有定容积的液体,当泵起动时,有关当局内的储液在叶轮的作用下,夹带着空气被向上抛出,液体通过气液分离管的网格回流到工作腔,气体被排出泵外,使泵内形成定的真空度,达到自吸的作用。
性能参数范围:
型号规格 |
流量 (m3/h) |
扬程 (m) |
效率 (%) |
转速 (r/min) |
电机 (KW) |
自吸高度 (m) |
总吸程 (m) | 通过能力 | |
固体 直径 |
纤维 长度 | ||||||||
40ZW10-20 | 10 | 20 | 55 | 2900 | 2.2 | 4.5 | 6.5 | 25 | 230 |
40ZW15-30 | 15 | 30 | 60 | 2900 | 3 | 4.5 | 6.5 | 25 | 230 |
50ZW10-20 | 10 | 20 | 58 | 2900 | 2.2 | 4.5 | 6.5 | 30 | 230 |
50ZW20-12 | 20 | 12 | 58 | 2900 | 2.2 | 4.5 | 6.5 | 30 | 230 |
50ZW15-30 | 15 | 30 | 60 | 2900 | 3 | 4.5 | 6.5 | 30 | 250 |
65ZW30-18 | 30 | 18 | 60 | 1450 | 4 | 4.5 | 6.5 | 40 | 380 |
65ZW20-30 | 20 | 30 | 60 | 2900 | 5.5 | 4.5 | 6.5 | 40 | 350 |
80ZW40-16 | 40 | 16 | 62 | 1450 | 4 | 4.5 | 6.5 | 48 | 400 |
80ZW65-25 | 65 | 25 | 62 | 2900 | 7.5 | 4.5 | 6.5 | 48 | 400 |
80ZW80-35 | 80 | 35 | 62 | 2900 | 15 | 4.5 | 7 | 48 | 400 |
80ZW50-60 | 50 | 60 | 55 | 2900 | 22 | 4.5 | 6.5 | 48 | 400 |
