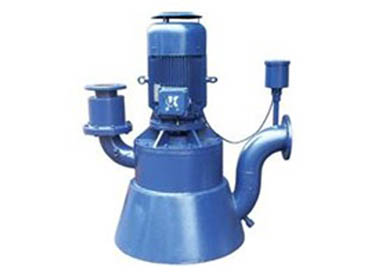

150WFB-A型无密封自控自吸泵采用无泄漏V型密封总成,革除了传统水泵的填料密封、盘根密封、机械密封,彻底制服了“跑、冒、滴、漏”,是代替原各种长轴液下泵、潜水泵、潜污泵等理想的设备。
性能范围:
额定流量:2.5~1200m3/h;
额定扬程:10m~125m;
功率范围:1.5kw-315kw;
吸入排出口径:20mm~350mm;
自吸高度:3.5m~5.5m;
介质温度:≤100 ℃ 环境温度:≤40 ℃;
转速:2960r/min, 1480r/min。
型号意义:
例:150WFB-A;
150-吸入口直径(mm);
WFB-无密封自控自吸泵;
A-性能分类。
配套电机功率的说明
为了合理的配套电机,我们借鉴发达的先进经验,把水泵分为A、B、C三种工况适应等,本说明书中配套的电机功率,是根据A等匹配的。您如在B、 C工况使用,可根据具体情况,相应降低配套电机功率。
A工况条件是:
连续运行,吸程,流量,扬程三项性能均需达标(选定型号的规定标准);
B工况条件是:
连续运行,三项性能只需两项达标;
C工况条件是:
间隔运行,三项性能只需项达标;
WFB型无密封自控自吸泵结构图
主要用途
WFB系列无密封自控自吸泵具有耐温、耐压、耐磨、"次引流""终身自吸"等多种功能。目前生产衬四氟、氯化聚醚、超高分子聚乙烯、聚丙烯、不锈钢、铸钢、生铁等多种材质。广泛适用于电子、电力、化工、冶金、医药、食品、电镀、环保、消防、市政、净水、防军工、纺织印染、采掘选矿等行业。
缺点:
1、停机液体沿轴方向往外泄漏,对于频繁起动设备的场合不太适合;
2、副叶轮消耗的功率太大、水泵效率低。WFB改进型结构为有密封装置,一是提高水泵效率,二是降低电机功率,
3、抑制了水泵停机泄漏现象。 运动过程中密封装置不摩擦、无磨损,使用寿命较同类产品长10倍以上。
