40UHB-ZK-15-15型耐腐耐磨砂浆泵采用钢衬超高分子量聚乙稀模压成型工艺制造,具有优秀的耐腐蚀性和卓越的耐磨性能,结构设计为悬臂前开式,叶轮为半开式(无前盖板),增强了流道内的通过性,使介质中的颗粒及杂质很快通过泵腔而不会堵塞,轴封为K型氟橡胶密封环外带冷却水套,兼顾了耐腐与耐磨的双重要求,此系列产品在金属冶炼、钛粉、精细化工、化肥等行业深受用户好评,另外可跟据客户特殊耐腐或耐温要求采用氟塑料内衬。
参数范围:
流量Q:15-550m3/h;
扬程H:15-50m;

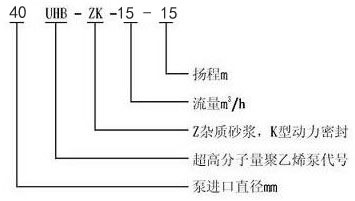

型号说明:
例:40UHB-ZK-15-15;
15-泵流量;
15-泵扬程;
40-泵口径;
UHB-材质(超高分子量聚乙烯);
UHB-ZK-材质砂桨,“K”动力密封。
成套范围:
泵、电动机及公用底座配套供应。
使用范围
本产品广泛适用于石油化工、制酸制碱、有色金属冶炼,汽车制造的酸洗工艺,稀土分离、农药、染料、医药、造纸,电镀,无线电等行业酸、碱、盐、有机溶剂等液体,尤其适用于输送含细颗粒状的强腐蚀性液体。
颗粒直径:≤40目浓度:30°C ;C
使用温度:-20°C至95°C。
设计特点:
该泵属悬臂式单单吸离心泵采用钢衬超高分子量聚乙烯异的耐腐蚀性和卓的耐磨性能。
结构说明:
1、结构特点
耐腐耐磨,泵多用,酸碱类清液料浆均适用。
2、结构说明
1)泵体
为钢衬超高分子量聚乙烯,衬层厚8~20mm.
2)叶轮
分开式,闭式二种,可根据介质状况任选。
3)密封
K型动力密封。
3、适用介质
浓度80%以下硫SUAN,50%以下硝SUAN,各种浓度的盐SUAN,液碱,既适用清液也使用料浆。
4、主要技术参数
使用温度-20℃~80℃(对特殊要求、使用改性材质,可提高到105℃),进口32mm~250mm,流量5~600m/h,扬程50m以内。
UHB-ZK型耐腐耐磨砂浆泵结构图
型号参数表:
型号 | 流量 | 扬程 | 转速 | 配备电机(kw) |
(m3/h) | (m) | (r/min) | ||
40UHB-ZK-10-18 | 10 | 18 | 2900 | 2.2 |
40UHB-ZK-15-15 | 15 | 15 | 2900 | 2.2 |
40UHB-ZK-10-30 | 10 | 30 | 2900 | 3 |
40UHB-ZK-15-25 | 15 | 25 | 2900 | 3 |
