300LC-25AX2型立式长轴泵是在原有深井立式长轴泵技术上研制生产,降低了立式长轴泵价格,提高了水泵效率,节能了电能的消耗,该产品可以用来输送55℃以下的清水、雨水、氧化铁皮水、污水、具有腐蚀性的工业废水、海水等液体;经过特殊设计后可输送90℃的液体。广泛用于自来水公司、污水处理厂、电厂、钢铁厂、矿山等工矿企业,以及市政给排水、农田灌溉、防洪排涝等工程,订购时需说明流量、扬程、功率、输送介质及水泵材质和密封形式。
参数范围:
流量:50~8400m3/h;
扬程:15~150m。

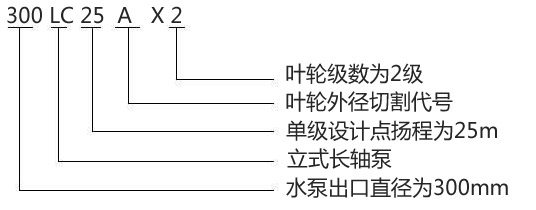

型号意义:
300LC-25A X 2-L H
300—水泵出口直径为φ300mm;
LC—立式长轴泵;
25—叶轮未切割时水泵单设计点扬程为25m(水泵总扬程=单扬程×叶轮数);
A—叶轮外径切割代号;
2—叶轮数为2(数为1时省略);
L—液下深度(L≤40m,单位为m);
H—水泵带护管(不带护管时省略);
工作原理:
吸入口垂直向下,出口水平,免抽真空启动,单基础安装,水泵和电机直联,基础占地面积小;从电机端俯视,水泵转子部件逆时针方向旋转。

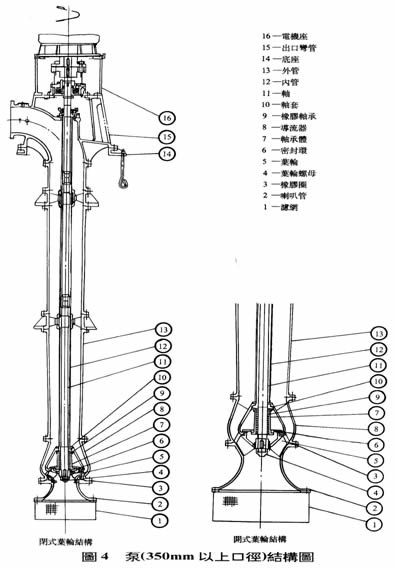

LC型立式长轴泵结构图

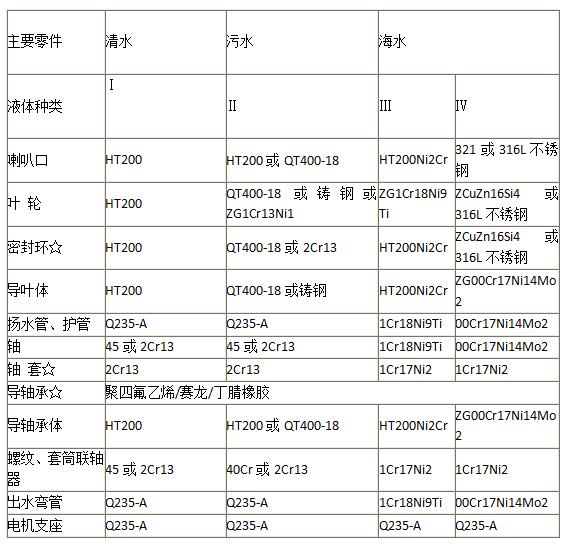

主要零件材质表:
注:材质可根据用户要求选配,带☆号的为易损件
主要特点:
1、用水力设计软件化设计,性能越高,并充分考虑了叶轮、导叶体的抗磨蚀性能,使叶轮、导叶体等零件的寿命大大提高;产品运行平稳、安全可靠、高效节能。
2、进口装有滤网,开孔大小适当,既有效地防止大颗粒杂质进入泵内损坏水泵,同时又大限度地减少了进口损失,提高了水泵的效率。
3、叶轮采用平衡孔平衡轴向力,叶轮前后盖板均设有可更换的密封环,保护叶轮及导叶体。
4、转子部件包含叶轮、叶轮轴、中间轴、上轴、联轴器、调整螺母等零件。
5、中间轴、扬水管和护管为多节,轴采用螺纹联轴器或者套筒联轴器联接;扬水管数量可根据用户需要增减,适应不同的液下深度,叶轮和导叶体可以为单级,也可以为多级,适应不同的扬程要求。
