ISW40-125型卧式管道泵厂家,ISW卧式管道泵型号参数
ISW40-125型卧式管道泵厂家,ISW卧式管道泵型号参数
ISW40-125型卧式管道泵厂家,ISW卧式管道泵型号参数
ISW40-125型卧式管道泵厂家,ISW卧式管道泵型号参数
ISW40-125型卧式管道泵厂家,ISW卧式管道泵型号参数
ISW40-125型卧式管道泵厂家,ISW卧式管道泵型号参数

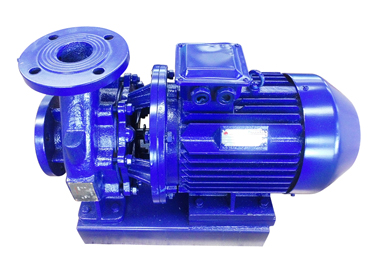

ISW40-125型卧式管道泵

时间:2021-05-21 09:49:25

流量:15~1200m3 /h;

扬程:21m;

例:ISW40-125(I)AB

ISW-卧式离心泵

40-泵进、出口直径(mm)

125-叶轮名义直径(mm)

AB-叶轮经第一、二次切割

联系客服0731-83386200 / 18975130378(微信同号) / QQ:1513589723
获取报价

扫描/长按识别
二维码获取报价
产品详情

        ISW40-125型卧式管道离心泵采用IS型离心泵之性能参数,在一般卧式泵的基础上进行巧妙组合设计而成,同时根据使用温度、介质等不同在ALG型基础上派生出适用热水泵、高温、耐腐蚀化工泵、油泵,具有高效节能、噪音低、性能可靠等点,符合新机械部JB/T53058-93的标准要求,产品按际ISO2858标准设计制造,具有效率高、流量及扬程范围大、结构合理、成本低、寿命长、占地面积小、安装维修方便等特点。是替代IS、DL等常规产品的新离心泵,特别适用于高层建筑的给排水、喷灌、冶金、市政、矿山水处理排污,食品、化工、空调及其他行业输送水、化学介质及其他液体。

ISW40-125型卧式管道离心泵

      参数范围:

        流量:15~1200m3 /h;

        扬程:21m;

      型号意义:

        例如:ISW40-125(I)AB;

        ISW-卧式离心泵;

        40-泵进、出口直径(mm);

        125-叶轮名义直径(mm);

        I-流量分类;

        AB-叶轮经第一、二次切割;
        ISW40-125型卧式管道离心泵型号意义

      ISW型卧式管道离心泵使用条件:

        1、吸入压力1.0Mpa,或泵系统高工作压力1.6Mpa,即泵吸入口压力+泵扬程1.6Mpa、泵静压试验压力为2.5Mpa,订货时请注明系统工作压力,泵系统工作压力大于1.6Mpa时应在订货时另行提出,以便在制造时泵的过流部件和联接部分采用铸钢材料;

        2、环境温度<40℃,相对湿度<95%;

        3、所输送介质中固体颗粒体积含量不超过单位体积的0.1%,粒度<0.2mm;

        注:如使用介质为带有细小颗粒,请在订货时说明,以便采用耐磨式机械密封;

 ISW型卧式管道离心泵产品结构图
ISW型卧式管道离心泵产品结构图

      安装说明:

        1、安装前应检查机组紧固件有无松动现象,泵体流道有无异常无堵塞,以免水泵运行时损坏叶轮和泵体;

        2、安装时管道重量不应加在水泵上,以免使泵变形;

        3、安装时必须拧紧地脚螺栓,以免起动时振动对泵性能的影响;

        4、为了维修方便和使用安全,在泵的进出口管路上各安装只调节阀及在泵出口附件安装只压力表,以保证在额定扬程和流量范围内运行,确保泵正常运行,增长水泵的使用寿命;

        5、安装后拔出泵轴,叶轮应无摩擦声或卡死现象,泵则应将泵拆开检查原因;

        6、泵分硬性联接安装和柔性联接安装两种;

      性能参数范围:

                型号                流量
(m3/h)
                扬程
(m)
                电机功率
(kw)
                转速
(r/min)
                效率
(%)
                汽蚀余量
(m)
                40-100                6.3                12.5                0.55                2900                54                2.3
                40-100A                5.6                10                0.37                2900                52                2.3
                40-125                6.3                20                1.1                2900                46                2.3
                40-125A                5.6                16                0.75                2900                45                2.3
                40-160                6.3                32                2.2                2900                40                2.3
                40-160A                5.9                28                1.5                2900                39                2.3
                40-160B                5.2                24                1.1                2900                38                2.3
                40-200                6.3                50                4                2900                33                2.3
                40-200A                5.9                44                3                2900                31                2.3
                40-200B                5.5                38                2.2                2900                29                2.3
                40-250                6.3                80                7.5                2900                28                2.3
                40-250A                5.9                70                5.5                2900                28                2.3
                40-250B                5.5                60                4                2900                27                2.3
                40-100(I)                12.5                12.5                1.1                2900                62                2.3
                40-125(I)                12.5                20                1.5                2900                60                2.3
                40-125(I)A                11.2                17.2                1.1                2900                58                2.3
                40-160(I)                12.5                32                3                2900                52                2.3
                40-160(I)A                11.7                28                2.2                2900                51                2.3
                40-160(I)B                10.5                22.5                1.5                2900                50                2.3
                40-200(I)                12.5                50                5.5                2900                46                2.3
                40-200(I)A                11.7                40                4                2900                45                2.3
                40-200(I)B                10.5                35                3                2900                44                2.3
                40-250(I)                12.5                80                11                2900                38                2.3
                40-250(I)A                11.7                70                7.5                2900                38                2.3
                40-250(I)B                10.8                60                7.5                2900                37                2.3
