五大水泵阀门优缺点分析

时间:2016-04-26 09:47 来源:三昌泵业 点击:

        水泵阀门的类型有很多种,每种都有各自的缺点,下面小编就列举五大水泵阀门缺点,包括闸阀、蝶阀、球阀、截止阀和旋塞阀,希望对您有所帮助。
        、闸阀
闸阀
        闸阀是指关闭件(闸板)沿通道轴线的垂直方向移动的水泵阀门,在管路上主要作为切断介质用,即全开或全关使用。般,闸阀不可作为调节流量使用。它可以适用低温压也可以适用于高温高压,并可根据水泵阀门的不同材质。但闸阀般不用于输送泥浆等介质的管路中。
        1、闸阀点:
        (1)流体阻力小;
        (2)启、闭所需力矩较小;
        (3)可以使用在介质向两方向流动的环网管路上,也就是说介质的流向不受限制;
        (4)全开时,密封面受工作介质的冲蚀比截止阀小;
        (5)形体结构比较简单,制造工艺性较好;
        (6)结构长度比较短。
        2、闸阀缺点:
        (1)外形尺寸和开启高度较大,所需安装的空间亦较大;
        (2)在启闭过程中,密封面人相对摩擦,摩损较大,甚至要在高温时容易引起擦伤现象;
        (3)般闸阀都有两个密封面,给给加工、研磨和维修增加了些困难;
        (4)启闭时间长。

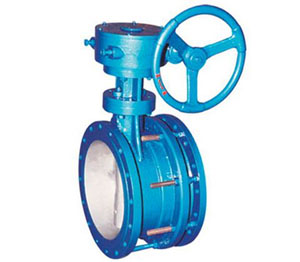

        二、蝶阀
蝶阀
        蝶阀是用圆盘式启闭件往复回转90°左右来开启、关闭和调节流体通道的种水泵阀门。
        1、蝶阀点:
        (1)结构简单,体积小,重量轻,耗材省,别用于大口径水泵阀门中;
        (2)启闭迅速,流阻小;
        (3)可用于带悬浮固体颗粒的介质,依据密封面的强度也可用于粉状和颗粒状介质。可适用于通风除尘管路的双向启闭及调节,广泛用于冶金、轻工、电力、石油化工系统的煤气管道及水道等。
        2、蝶阀缺点:
        (1)流量调节范围不大,当开启达30%时,流量就将进95%以上;
        (2)由于蝶阀的结构和密封材料的限制,不宜用于高温、高压的管路系统中。般工作温度在300℃以下,PN40以下;
        (3)密封性能相对于球阀、截止阀较差,故用于密封要求不是很高的地方。
        三、球阀
球阀
        球阀是由旋塞阀演变而来,它的启闭件是个球体,利用球体绕阀杆的轴线旋转90°实现开启和关闭的目的。球阀在管道上主要用于切断、分配和改变介质流动方向,设计成V形开口的球阀还具有良好的流量调节功能。
        1、球阀点:
        (1)具有低的流阻(实际为0);
        (2)因在工作时不会卡住(在无润滑剂时),故能可靠地应用于腐蚀性介质和低沸点液体中;
        (3)在较大的压力和温度范围内,能实现完全密封;
        (4)可实现快速启闭,某些结构的启闭时间仅为0.05~0.1s,以保证能用于试验台的自动化系统中。快速启闭水泵阀门时,操作无冲击;
        (5)球形关闭件能在边界位置上自动定位;
        (6)工作介质在双面上密封可靠;
        (7)在全开和全闭时,球体和阀座的密封面与介质隔离,因此高速通过水泵阀门的介质不会引起密封面的侵蚀;
        (8)结构紧凑、重量轻,可以认为它是用于低温介质系统的合理的水泵阀门结构;
        (9)阀体对称,尤其是焊接阀体结构,能很好地承受来自管道的应力;
        (10)关闭件能承受关闭时的高压差。⑾全焊接阀体的球阀,可以直埋于地下,使水泵阀门内件不受浸蚀,高使用寿命可达30年,是石油、天然气管线理想的水泵阀门。
        2、球阀缺点:
        (1)因为球阀主要的阀座密封圈材料是聚四氟乙烯,它对几乎所有的化学物质都有是惰性的,且具有摩擦系数小、性能稳定、不易老化、温度适用范围广和密封性能良的综合性特点。但聚四氟乙烯的物理特性,包括较高的膨胀系数,对冷流的敏感性和不良的热传导性,要求阀座密封的设计必须围绕这些特性进行。所以,当密封材料变硬时,密封的可靠性就受到破坏。而且,聚四氟乙烯的耐温等较低,只能在小于180℃情况下使用。超过此温度,密封材料就会老化。而考虑长期使用的情况下,般只会在120℃不使用。
        (2)它的调节性能相对于截止阀要差些,尤其是气动阀(或电动阀)。
        四、截止阀
截止阀
        截止阀:是指关闭件(阀瓣)沿阀座中心线移动的水泵阀门。根据阀瓣的这种移动形式,阀座通口的变化是与阀瓣行程成正比例关系。由于该类水泵阀门的阀杆开启或关闭行程相对较短,而且具有非常可靠的切断功能,又由于阀座通口的变化与阀瓣的行程成正比例关系,非常适合于对流量的调节。因此,这种类型的水泵阀门非常迁合作为切断或调节以及节流用。
        1、截止阀点:
        (1)在开启和关闭过程中,由于阀瓣与阀体密封面间的磨擦力比闸阀小,因而耐磨。
        (2)开启高度般仅为阀座通道的1/4,因此比闸阀小得多;
        (3)通常在阀体和阀瓣上只有个密封面,因而制造工艺性比较好,便于维修;
        (4)由于其填料般为石棉与石墨的混合物,故耐温等较高。般蒸汽水泵阀门都用截止阀。
        2、截止阀缺点:
        (1)由于介质通过水泵阀门的流动方向发生了变化,因此截止阀的小流阻也较高于大多数其他类型的水泵阀门;
        (2)由于行程较长,开启速度较球阀慢。
        五、旋塞阀
旋塞阀
        旋塞阀:是指关闭件成柱塞形的旋转阀,通过90°的旋转使阀塞上的通道口与阀体上的通道口相通或分开,实现开启或关闭的种水泵阀门。阀塞的形状可成圆柱形或圆锥形。其原理与球阀基本相似,球阀是在旋塞阀的基础上发展起来的,其主要用于油田开采,同时也用于石油化工。
        1、旋塞阀点:
        (1)用于经常操作,启闭迅速、轻便。
        (2)流体阻力小。
        (3)简单,相对体积小,重量轻,便于维修。
        (4)封性能好。
        (5)受安装方向的限制,介质的流向可任意。
        (6)无振动,噪声小。
        2、旋塞阀缺点:
        (1)封面过大,从而造成扭矩太大,不够灵活。
        (2)身重量影响,口径大小有限。
        (3)实际使用中,如果用到大尺寸水泵阀门,就必须使用倒旋塞结构,容易影响密封效果。
